ZJC2100-18
ZJC2100-18

ZJC2100-18模数转换器（ADC）

ZJC2100-18是一款4通道全差分输入18位逐次逼近型模数转换器(SAR ADC)，具备单通道连续400 kSPS吞吐率，封装小，易于使用。ZJC2100-18具有多通道输入，是低功耗数据采集系统，包括：18位无失码SAR ADC；内部低漂移基准源(可选择2.5V或4.096 V)和缓冲驱动器；温度传感器；以及多通道依次连续采样的序列器。
可替代型号（ LTC2372-18）
样品申请
功能特点

ZJC2100-18是一款4通道全差分输入18位逐次逼近型模数转换器(SAR ADC)，具备单通道连续400 kSPS吞吐率，封装小，易于使用。



ZJC2100-18具有多通道输入，是低功耗数据采集系统，包括：18位无失码SAR ADC；内部低漂移基准源(可选择2.5V或4.096 V)和缓冲驱动器；温度传感器；以及多通道依次连续采样的序列器。



ZJC2100-18使用SPI接口实现寄存器的配置和转换数据的读取。功耗与吞吐速率成正比。它采用20引脚QFN封装，它与行业标准零件引脚兼容。


产品特性

  • 全差分18位，无失码

  • 吞吐率：400 kSPS

  • INL：±2.5 LSB
  • DNL：±0.75 LSB
  • 动态范围：99.8 dB
  • 信噪比(SNR)：99.5 dB
  • 谐波失真(THD)：-108 dB

  • 全差分输入范围：±VREF

  • 触发后无延迟响应

  • 单电源供电：4.75 V-5.25 V

  • 逻辑电平支持：1.8 V/2.5 V/3 V/5 V

  • 封装：QFN-20

  • 工业温度范围：-40℃至125℃


应用

电池测试

自动化测试

继电保护

精密数据采集

光通信

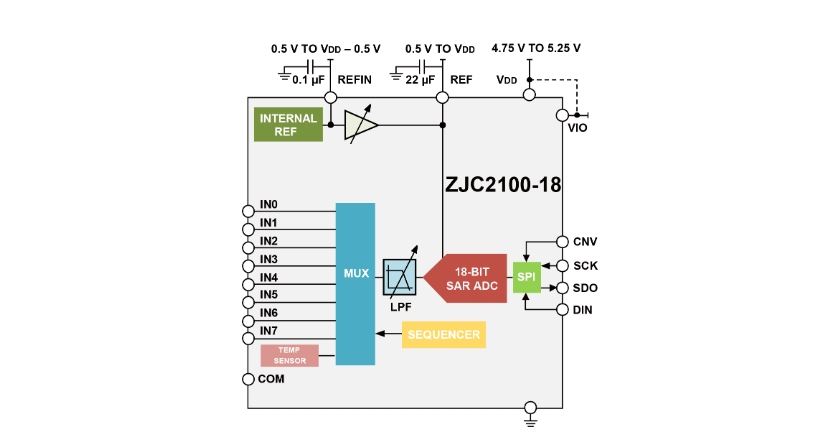

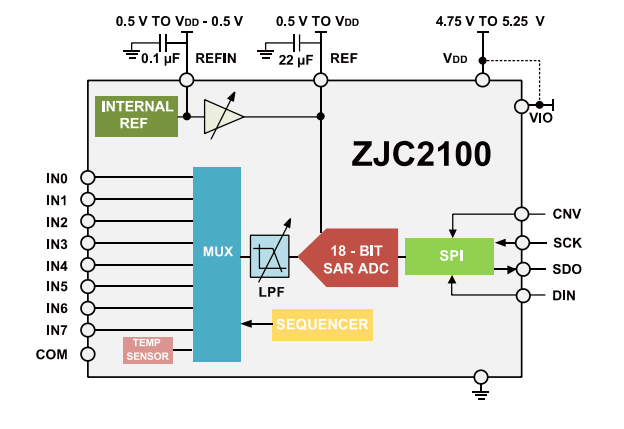

功能框

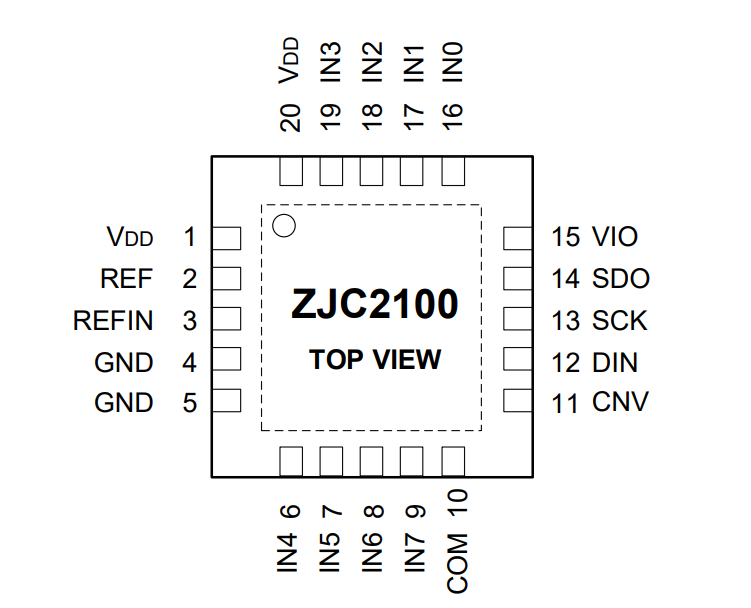

引脚配置
