ZJR1004-8低噪声精密电压基准 IC

ZJR1004是串联型精密电压基准,可提供各种具有极低温度系数和低噪声的输出电压。它非常适合需要高分辨率(>14 位)数据采集的精密仪器和测试设备等应用。ZJR1004的性能在-40 ℃至+125 ℃的宽温度范围内得到保证。由于ZJR1004的低压差特性,最低电源电压仅需比输出电压高2.8 V或300 mV。最大供电电压可高达40 V,简化了系统电源设计。
可替代型号( ADR4533A REF196 REF3433 MAX6126 MAX6143 MAX6177 LTC6652-3.3 LTC6655-3.3 LT1461)
功能特点

ZJR1004是串联型精密电压基准,可提供各种具有极低温度系数和低噪声的输出电压。它非常适合需要高分辨率(>14 位)数据采集的精密仪器和测试设备等应用。

ZJR1004的性能在-40 ℃至+125 ℃的宽温度范围内得到保证。由于ZJR1004的低压差特性,最低电源电压仅需比输出电压高2.8 V或300 mV。最大供电电压可高达40 V,简化了系统电源设计。

ZJR1004是基于带隙基准的架构,具有出色的温度系数<3 ppm/℃和初始精度<±0.05 %。这大大简化了或者有时消除了大多数应用的系统校准。

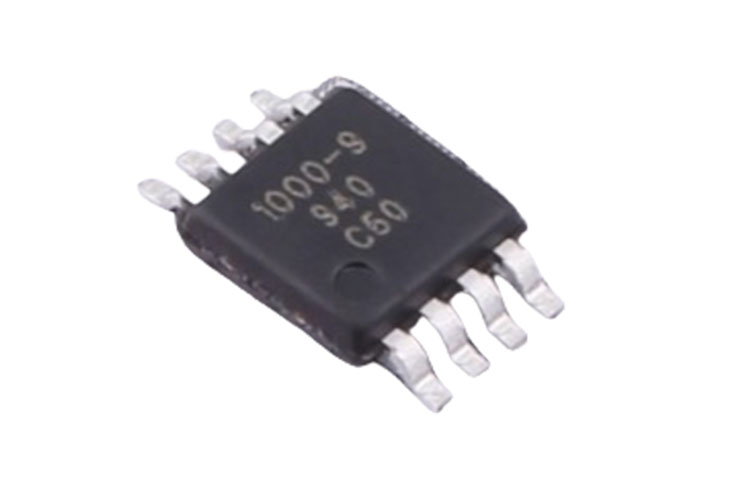

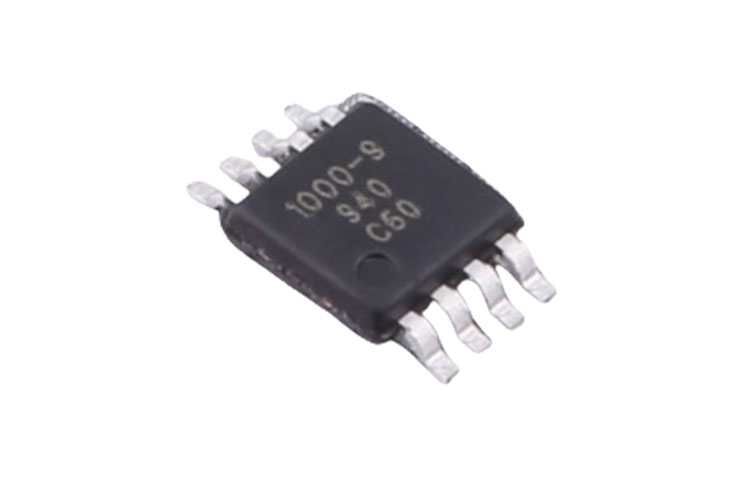

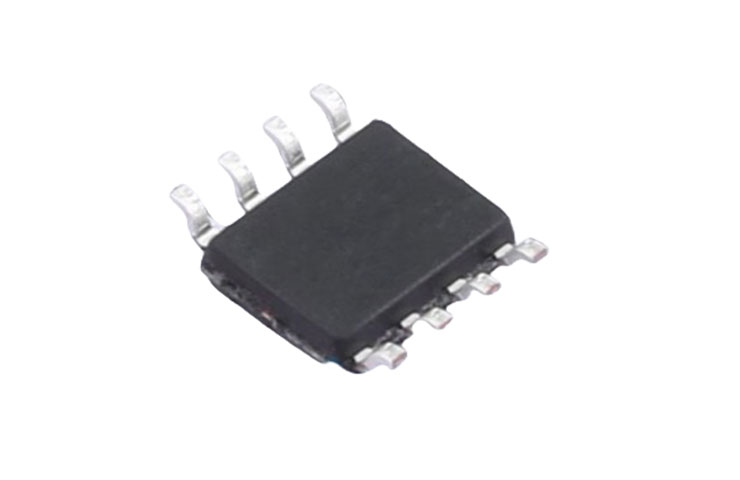

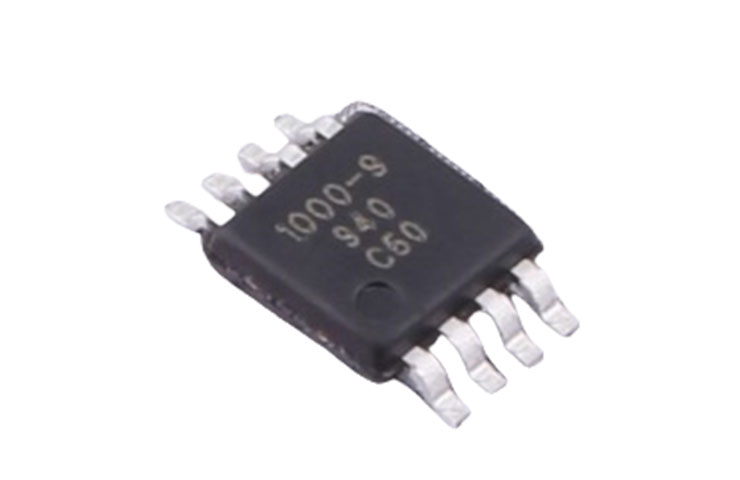

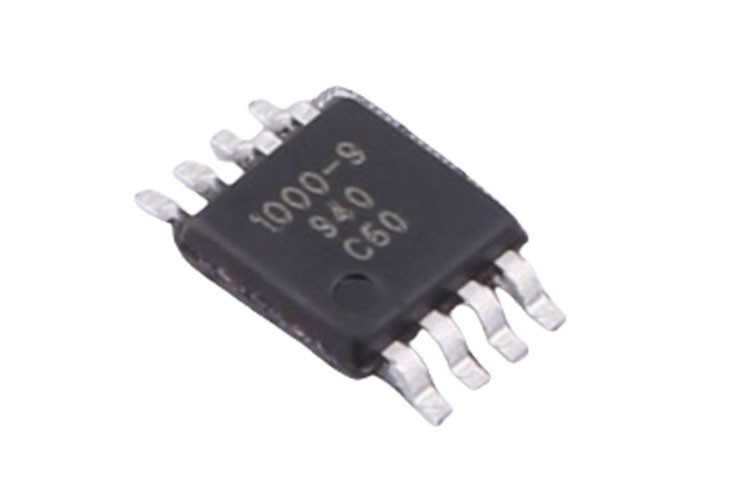

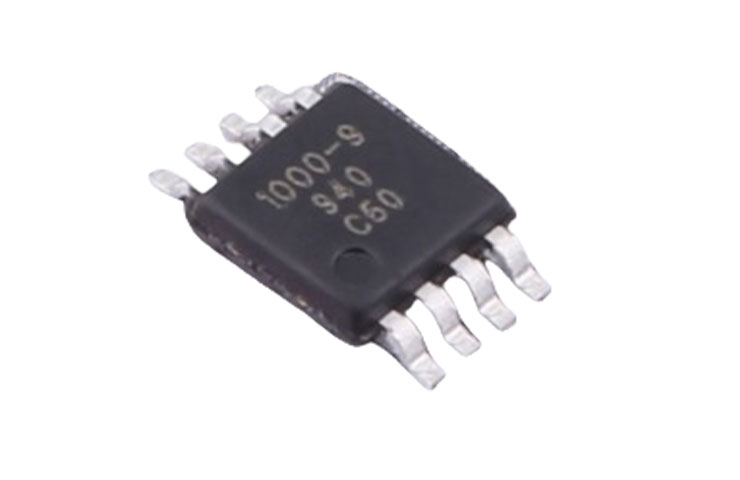

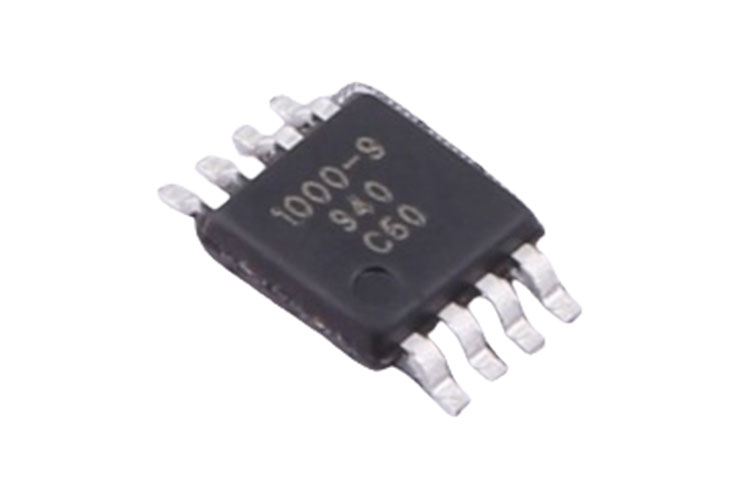

ZJR1004提供8引脚SOIC和MSOP封装,并与行业标准产品兼容。


产品特性

  • 低温漂移:最大3 ppm/℃

  • 高精度:初始误差最大±0.05 %

  • 多输出电压:2.048 V,2.5 V,3 V,3.3 V,

                        4.096 V,5 V,10 V

  • 低噪声:2.1 ppm_P-P(0.1 Hz至10 Hz)

  • 强负载驱动能力:20 mA

  • 宽供电电压范围:2.8 V/VOUT+0.3 V至40 V

  • 低静态电流:160 µA

  • 宽温度范围:-40 ℃至125 ℃

  • 封装:SOIC-8,MSOP-8


应用

光通信

智能电网

工业控制

数据采集

精密仪器


引脚配置



主要参数
参数额定值
电源电压40 V
输入电压-0.2 V 至 40 V
输出短路电流至 GND±30 mA
工作温度范围-40 °C 至 +125 °C
存储温度范围-65 °C 至 +150 °C
结温范围-65 °C 至 +150 °C
最大回流温度 22260 °C
引脚温度(焊接,10 秒)300 °C
静电放电 (ESD) 33
人体模型 (HBM) 444.5 kV
充电器件模型 (CDM) 552 kV
