LM358运算放大器
LM358 是一款双路低功耗的差分式运算放大器。具有单、双电源供电的特点。具有较高的开环增益、内部补偿、高共模范围和良好的温度稳定性，以及具有输出短路保护的特点。可应用于传感器的放大电路、直流放大模块，音频放大电路和传统的运算放大电路中。
电子元器件
功能特点
LM358 是一款双路低功耗的差分式运算放大器。具有单、双电源供电的特点。具有较高的开环增益、
内部补偿、高共模范围和良好的温度稳定性，以及具有输出短路保护的特点。可应用于传感器的放大电路、
直流放大模块，音频放大电路和传统的运算放大电路中。
特点
●内部频率补偿
● 高输入单电源电压范围：3V～36V
● 短路保护
● 高输入双电源电压范围：±18V
● 低功耗：单路典型值 300uA
● 单位增益带宽：大于 1.2MHZ
● 封装形式：DIP8、SOP8
产品用途
●传感器信号放大器
●直流增益
●音频放大器
●其它应用领域
主要参数
| 属性 | 参数值 |
| 通道 | 2 |
| 工作电压 | 3~28 |
| 增益带宽(Mhz) | 1 |
| 压摆率(V/μs) | 0.2 |
| 通道静态电流 | 120uA |
| 输入偏置电流 | 45nA |
| 输入失调电压(mV) | 5mV |
| Noise@1KHzTyp(nV/ √Hz) | / |
| 轨到轨输入/输出 | N/Y |
| 工作温度 | 0℃~+70℃ |
| 单电源 | 3V~36V |
| 双电源(Vee~Vcc) | -18V~18V |
| 封装 | SOP-8/MSOP-8 |

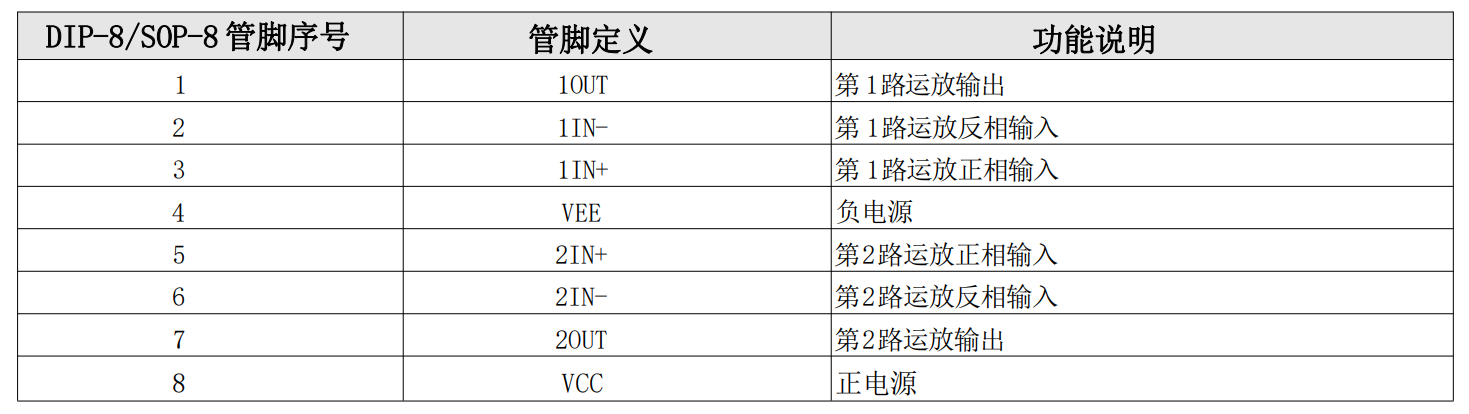

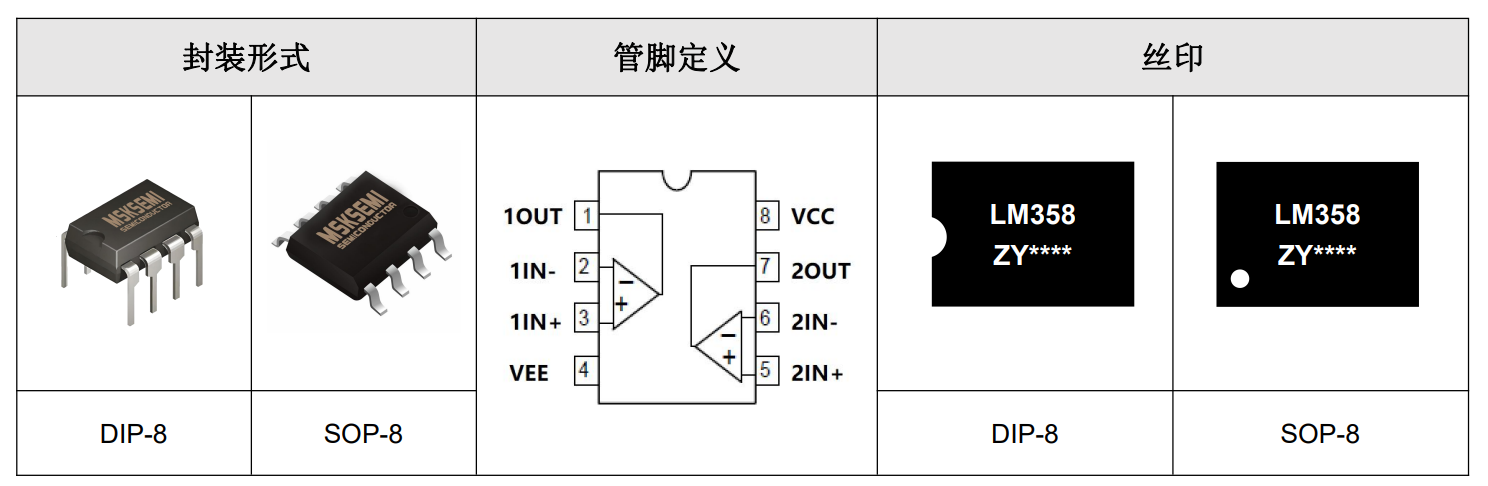

封装形式和管脚功能定义

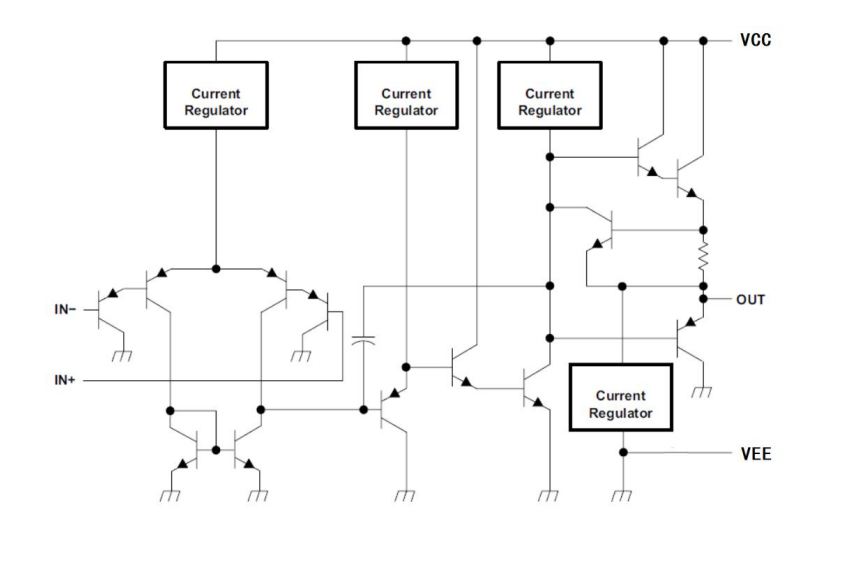

等效原理图
应用领域
