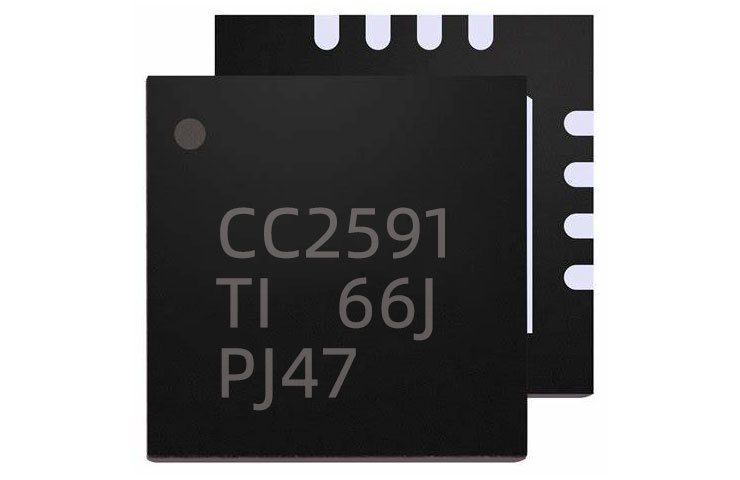

CC2591RGVR射频芯片
CC2591是TI公司推出的一款针对低功耗和低电压2.4GHz无线应用而设计的高性价比、高性能射频前端。该设备是德州仪器（TI）所有现有和未来的2.4GHz低功耗射频收发器、发射器以及系统级芯片（SoC）产品的信号范围扩展器。
（与TI蓝牙芯片配套）
（与TI蓝牙芯片配套）
电子元器件
功能特点
CC2591是一款针对低功耗和低电压2.4GHz无线应用而设计的高性价比、高性能射频前端。该设备是德州仪器（TI）所有现有和未来的2.4GHz低功耗射频收发器、发射器以及系统级芯片（SoC）产品的信号范围扩展器。CC2591通过提供一个功率放大器来增加输出功率，以及一个低噪声系数的低噪声放大器（LNA）来提高接收灵敏度，从而增加了链路预算。
该设备采用4毫米×4毫米的QFN-16封装，提供了一种小型化、高输出功率的射频设计方案。设备内部集成了功率放大器（PA）、低噪声放大器（LNA）、开关、射频匹配以及巴伦（balun），便于设计高性能的无线应用。
主要参数
| 参数 | 规格 |
| 频段 | 2.4 GHz ISM 频段 |
| PA 输出功率 | 高达 +22 dBm |
| PA 效率 | > 40% |
| LNA 增益 | > 12 dB |
| LNA 噪声系数 | < 2 dB |
| 开关插入损耗 | < 1 dB |
| 开关隔离度 | > 20 dB |
| 待机电流 | 1 µA（待机模式） |
| 工作电流 | 接收模式：5.5 mA，发送模式：150 mA |
| 供电电压 | 2.0 V 至 3.6 V |
| 温度范围 | -40°C 至 85°C |
特性
• 与2.4GHz低功耗射频无缝接口 • 通过HGM引脚数字控制低噪声放大器（LNA）增益
• 德州仪器（Texas Instruments）器件 • 电源关闭时电流为100nA（EN = PAEN = 0）
• 输出功率高达22dBm • 低发射电流消耗
• 外部组件少（在3V下，20dBm输出时电流为100mA，功率附加效率PAE = 33%）
– 集成开关 • 低接收电流消耗
– 集成匹配网络 – 高增益模式下为3.4mA
– 集成巴伦（Balun） – 低增益模式下为1.7mA
– 集成电感器 • 包括收发开关在内的LNA噪声系数为4.8dB
– 集成功率放大器（PA）和外部天线匹配
– 集成低噪声放大器（LNA） • 符合RoHS标准的4×4-mm QFN-16封装
• 工作电压范围：2V至3.6V
• 德州仪器（Texas Instruments）器件 • 电源关闭时电流为100nA（EN = PAEN = 0）
• 输出功率高达22dBm • 低发射电流消耗
• 外部组件少（在3V下，20dBm输出时电流为100mA，功率附加效率PAE = 33%）
– 集成开关 • 低接收电流消耗
– 集成匹配网络 – 高增益模式下为3.4mA
– 集成巴伦（Balun） – 低增益模式下为1.7mA
– 集成电感器 • 包括收发开关在内的LNA噪声系数为4.8dB
– 集成功率放大器（PA）和外部天线匹配
– 集成低噪声放大器（LNA） • 符合RoHS标准的4×4-mm QFN-16封装
• 工作电压范围：2V至3.6V
