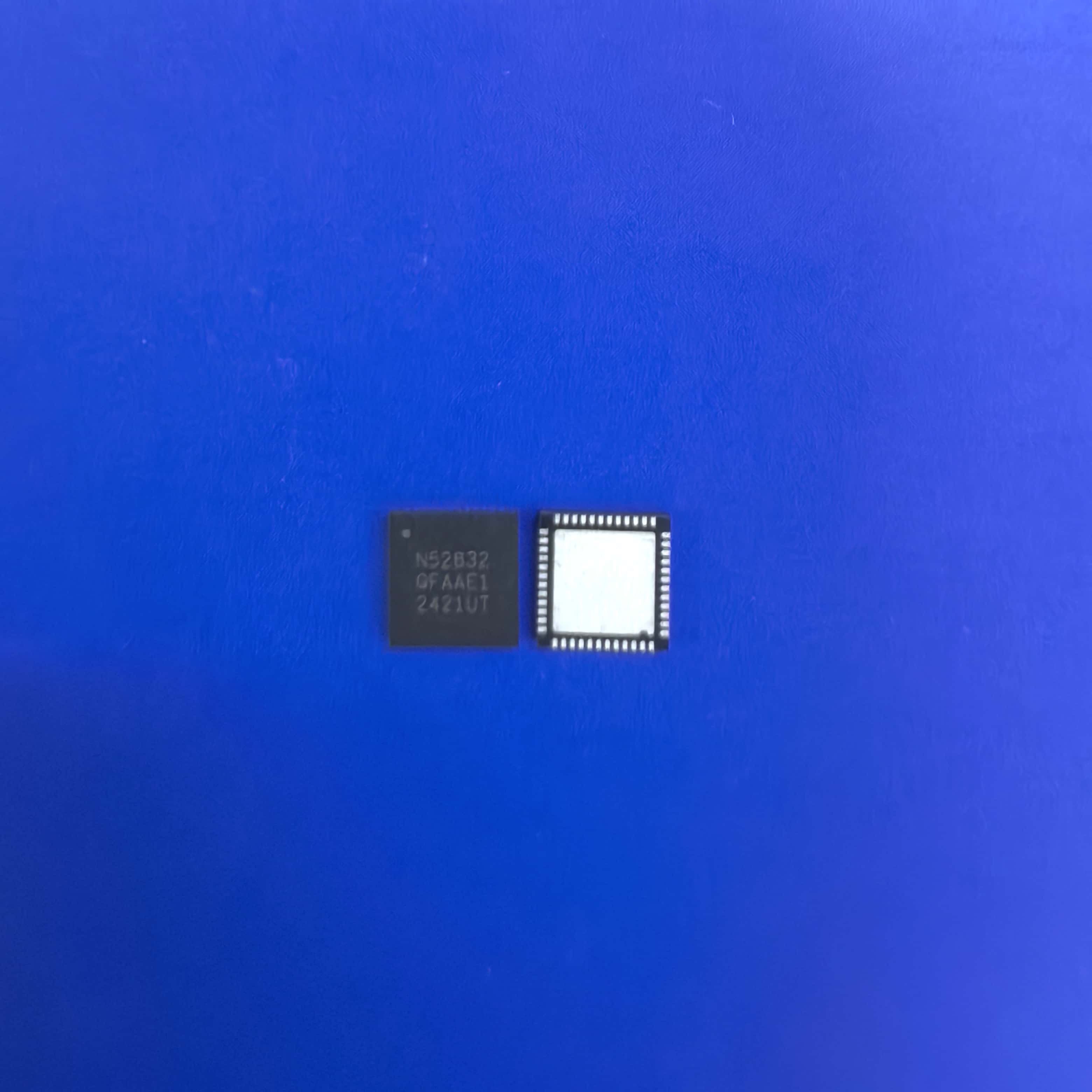

nRF52832是一款通用多协议SoC。它可以满足各种应用的要求,对于需要高阶低功耗蓝牙功能、协议并发以及丰富外设和功能的应用,它能够轻松应对这些应用带来的挑战。此外,它带来了更大的FIash和RAM。这使它成为专业照明、高端可穿戴设备和其他复杂的物联网应用的理想选择。nRF52832是nRF52810和nRF52805 SoC的集大成。此外,nRF52832还支持蓝牙mesh、NFC和浮点运算单元。无线协议支持
nRF52832 SoC支持多协议并发。蓝牙mesh可以与低功耗蓝牙同时运行,从而使智能手机能够配网、入网、配置和控制Mesh节点。它还支持NFC、ANT和2.4 GHz私有协议。它支持低功耗蓝牙,并能够实现2Mbps的高数据吞吐量。丰富的外设接口
nRF52832具有丰富的外设和接口,以支持复杂的单芯片应用。所有常见的事行接口都得到了支持。此外,片上还包括双PDM数字麦克风输入、QDEC解码器和PWM。所有外设和接口都支持EasyDMA内存映射,以提高性能、效率和易用性。
核心特性
CPU:
32 位 ARM® Cortex™-M4F 处理器,带浮点单元(FPU)。
运行频率:64 MHz。
内存:
闪存:512 KB。
RAM:64 KB。
无线协议支持:
低功耗蓝牙(BLE)。
蓝牙 Mesh。
NFC(近场通信)。
2.4 GHz 专有协议栈。
无线性能
射频范围:2.4 GHz ISM 频段。
蓝牙版本:支持蓝牙 5.0 规范。
数据速率:支持 1 Mbps 和 2 Mbps(高速模式)。
输出功率:-20 dBm 至 +4 dBm(可编程)。
接收灵敏度:-95 dBm(BLE 1 Mbps 模式)。
低功耗设计
待机电流:仅 0.3 µA(系统关闭模式)。
工作电流:
接收模式:5.4 mA。
发送模式(0 dBm):5.3 mA。
供电范围:1.7 V 至 3.6 V。
外设接口
模拟外设:
12 位 ADC(模数转换器)。
数字外设:
PWM(脉宽调制)。
UART(通用异步收发传输器)。
SPI(串行外设接口)。
I2C(集成电路总线)。
GPIO:
提供多个可配置 GPIO 引脚。
属性 | 参数值 |
接口类型 | I2C;UART;SPI |
工作电压 | 1.7V~3.6V |
应用领域 | IoT;蓝牙 |
输出功耗 | 4dBm |
数据速率 | 2Mbps |
发射电流 | 5.3mA |
灵敏度 | -96dBm |
接收电流 | 5.4mA |
典型应用频率 | 2.4GHz |
工作温度 | -40℃~+85℃ |
