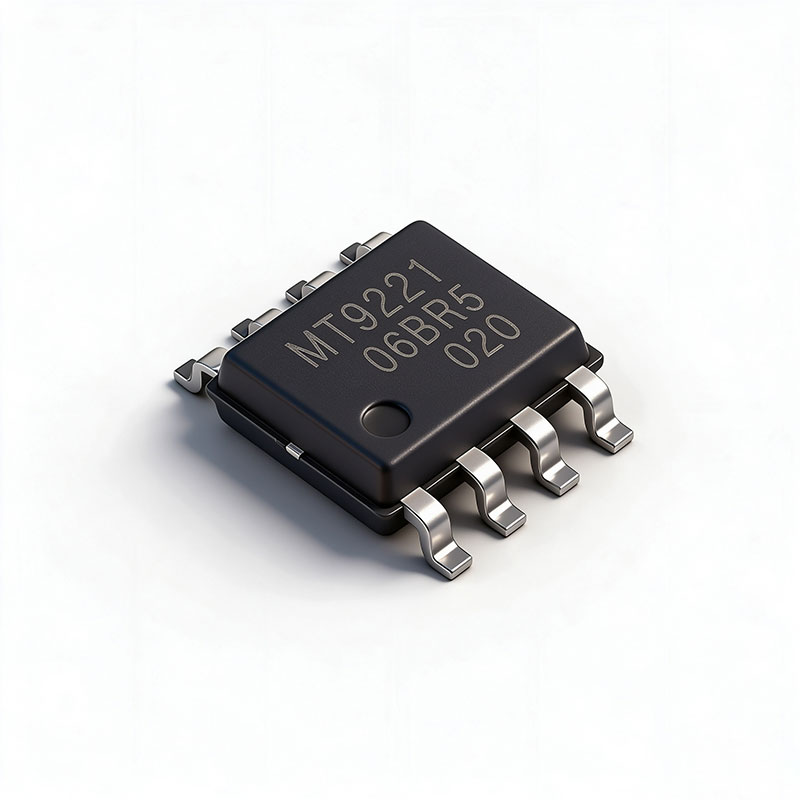

MT9221CT-06BR5 线性霍尔效应电流传感器IC
MagnTek@ MT9221产品系列是基于霍尔效应的完全集成式隔离线性电流传感器器件家族，专为工业、商业和通信系统中的交流或直流电流检测而设计。每款MT9221器件均包含一个精密、低失调的线性霍尔电路，其低电阻电流导体路径位于芯片表面附近。流经该低电阻电流导体路径的电流会产生磁场，霍尔IC将该磁场转换为成比例的电压
电子元器件
功能特点
核心特性
1. 高精度检测：25℃下总输出误差典型 ±1.9%，线性度典型 ±0.5%；-40~125℃全温范围总误差 ±3.5%
2. 高速响应：典型响应时间 4μs，信号带宽 150kHz；支持 FILTER 引脚外接电容调节带宽，优化噪声性能
3. 低损耗高隔离：SOP-8 封装原边导通电阻仅 1.5mΩ，功耗低；绝缘耐压 2.6kVrms，浪涌耐压 6kV，满足强电隔离需求
4. 性能稳定：差分霍尔架构抑制共模磁场干扰，近零磁滞；输出与供电电压成比例，电源波动适应性强
5. 宽温适配：工作温度范围 - 40℃~+125℃，符合 RoHS 环保标准
关键电气参数（25℃，5V 供电）
额定检测范围：±6A（双向）
灵敏度：333 mV/A
零点输出电压：VCC×0.5（典型 2.5V）
零点电压误差：±10mV（25℃），±25mV（全温）
灵敏度误差：±1.5%（25℃），±2.5%（全温）
原边导体电阻：1.5 mΩ
静态工作电流：典型 14mA
共模磁场抑制比：40 dB
输出摆幅：0.3V ~ VCC-0.3V
