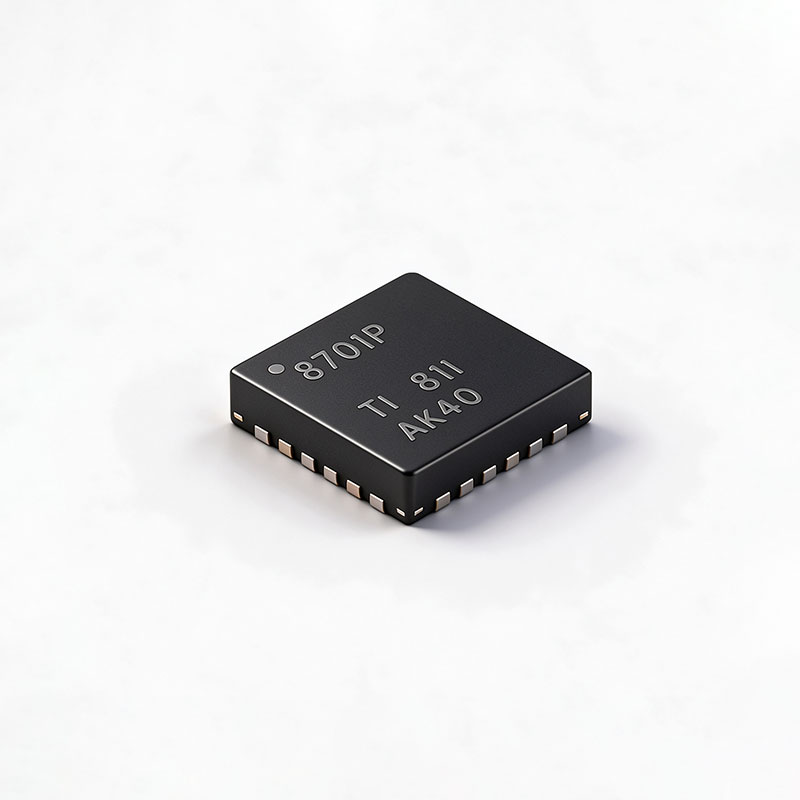

DRV8701PRGER 有刷直流电机 桥智能栅极驱动芯片
DRV8701是一款单H桥栅极驱动器，使用四个外部N沟道MOSFET，旨在驱动12 V至24 V的双向有刷直流电机。 PH/EN（DRV8701E）或PWM（DRV8701P）接口可实现与控制电路的简单连接。内部检测放大器可实现可调电流控制。栅极驱动器包含使用固定关断时间PWM电流斩波来调节绕组电流的电路。 DRV8701以9.5 V的VGS栅极驱动电压驱动高端和低端FET。所有外部FET的栅极驱动电流可通过IDRIVE引脚上的单个外部电阻进行配置。 提供低功耗睡眠模式，该模式会关闭内部电路以实现极低的静态电流消耗。可通过将nSLEEP引脚置低来设置此睡眠模式。 具备内部保护功能：欠压锁定、电荷泵故障、过流关断、短路保护、预驱动器故障和过温保护。故障状态通过nFAULT引脚指示。
