PT2470 有刷直流电机驱动芯片（PWM控制）
PT2470器件是一款用于打印机、家电、工业设备及其他小型机器的有刷直流电机驱动器。两个逻辑输入控制H桥驱动器，该驱动器由四个N沟道MOSFET组成，可双向控制电机，峰值电流高达3.6 A。输入可采用脉冲宽度调制（PWM）来控制电机速度，并可选择电流衰减模式
电子元器件
功能特点
商品特性
H桥电机驱动器——驱动一台直流电机、步进电机的一个绕组或其他负载
9 V至36 V宽工作电压范围
典型RDS(on)（高侧 + 低侧）为500 mΩ
3.6 A峰值电流驱动
PWM控制接口
集成电流调节功能
低功耗睡眠模式
小封装和占位面积——带散热焊盘的8引脚HSOP封装
集成保护功能——VM欠压锁定（UVLO）——负载两端过流保护（OCP）——热关断（TSD）——自动故障恢复
应用领域
打印机
家电
工业设备
其他机电一体化应用

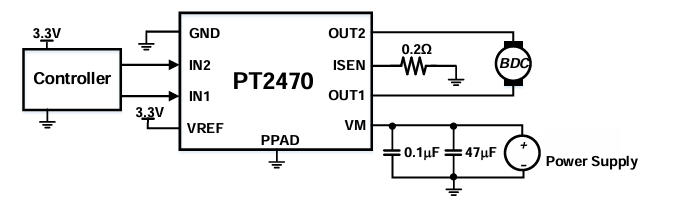

应用电路

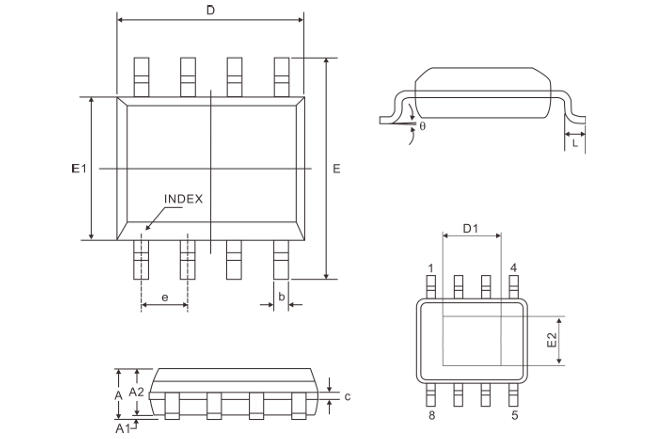

引脚图
