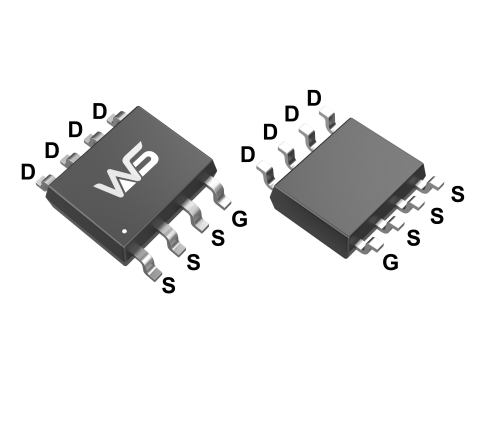

60V是功率电子设计中常用的电压等级，覆盖电动工具、园林工具、轻型电动车、机器人关节驱动、48V基站电源等场景。60V MOS管的选型难点在于电流档位跨度大——从十几安到几百安，封装从SOP-8到TOLLA，RDS(on)从几十毫欧到1毫欧。本文按电流档位分层，结合微硕（Winsok）60V产品线参数，梳理选型思路。

一、选型前先看三个参数

RDS(on)——导通损耗的来源。公式P=I²×RDS(on)。以60A持续电流为例，10mΩ的管子导通损耗36W，5mΩ的只有18W，差距一倍。大电流应用中RDS(on)往往是第一优先级。

Qg——栅极电荷，开关损耗的关键。Qg越大，开关时间越长，开关损耗越大，对驱动电流能力要求越高。大电流MOS管因芯片面积大，Qg通常也大——200A级别的管子Qg往往超过100nC。

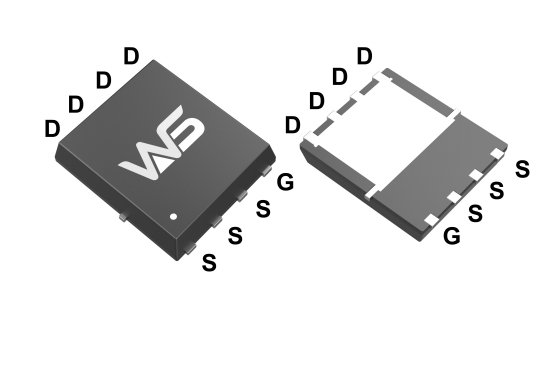

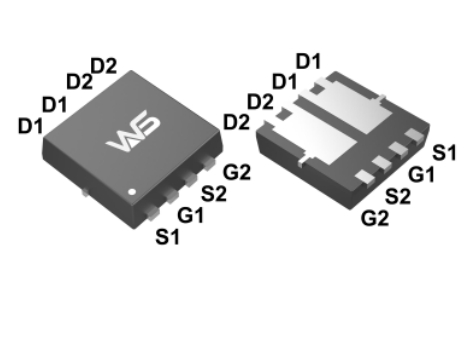

封装——决定散热上限。TO-220/TO-263靠引脚和散热片散热，持续电流能力强；DFN5x6/DFN3x3靠底部焊盘和PCB铜箔散热，体积小但对PCB设计要求高。三者要平衡，不能只盯一个。

二、按电流档位选型

20-40A档：小体积、高频率

多用于小型电机驱动、负载开关、同步整流、DC-DC降压，开关频率较高（100kHz以上），对Qg敏感。

开关频率300kHz以上优先看Qg——WSD6075的Qg仅5.4nC，适合10A以内高频应用。频率100-200kHz、电流20-30A选WSD6068，12mΩ加8.6nC比较均衡。需要插件封装选WSF32N06。

40-80A档：60V系统主力区间

覆盖电动工具、园林工具、中型电机驱动、48V电源。电流上来后RDS(on)权重超过Qg，但开关损耗仍不能忽视。

DFN3x3的WSD6036做到50A/14mΩ，手持设备、超薄电源等空间紧张场景适用，但散热完全依赖PCB铜箔。空间允许的话WSD6060更均衡——65A/7.5mΩ/Qg 27nC，在60A级别里Qg算低的。WSF88N06把电流推到88A/RDS 5.2mΩ，适合电动工具逆变桥臂。

80-150A档：大功率，散热是关键

应用转向大功率电动工具、逆变器、储能、基站电源。电流超80A后导通损耗成主要矛盾，RDS(on)需压到5mΩ以内。

WSD100N06G在5x6mm体积里做到100A/3mΩ，适合功率密度要求高的设计，但DFN底部焊盘建议连接至少2盎司铜箔并打过孔。可靠性要求高或环境温度高的场景，TO-220的WSR130N06更稳妥——可加散热片，130A/3mΩ，Qg仅36nC在百安级里算低的。

150A以上：超大功率，多管并联

用于大功率逆变器、储能BMS、工业电机驱动，通常多管并联，重点看RDS(on)一致性和散热能力。

WSD220N06在DFN5x6里做到220A/1mΩ，100A持续电流下导通损耗仅10W，但Qg达102nC，驱动电路要提供足够峰值电流。单管不够用WSM400N06G，TOLLA封装400A/1.3mΩ，散热面积比TO-263更大。

三、P沟道60V大电流：高边开关的选择

高边负载开关、电池保护板、电源反接保护需要P沟道。P沟道同电流下RDS(on)比N沟道高，选型时电流余量要留大。

· WSD90P06DN56：90A，DFN5x6，RDS(on) 10mΩ——体积和性能均衡

· WSK120P06：120A，TO-263，RDS(on) 3.5mΩ——大功率高边开关

· WSM150P06G：150A，TOLL-8L，RDS(on) 3.2mΩ——P沟道大电流级别

注意P沟道VGS通常要给到-10V才能完全导通，且同电流下发热比N沟道大，散热要留余量。

四、几个容易踩的坑

把ID当持续电流。ID是壳温25°C、特定PCB条件下测的，实际应用中环境温度更高，持续电流能力会下降，建议按ID的50%-70%设计。

只看RDS(on)忽略Qg。大电流应用导通损耗是大头，但频率200kHz以上时开关损耗不容忽视。高频选Qg小的，低频大电流选RDS(on)小的。

DFN散热设计不到位。DFN散热靠底部焊盘和铜箔，铜箔面积不够、过孔太少，实际电流能力远低于标称值。散热条件有限时宁可选TO-252/TO-220。

60V大电流MOS管的选型，本质是在电流能力、导通损耗、开关损耗、体积、成本之间找平衡。以上型号均来自微硕60V产品线，参数取自规格书。如有具体型号需求或选型疑问，欢迎联系卓联微沟通，我们可提供样品申请和技术参数支持。
