TTP123-ESFN-F008多按键电容触摸IC

型号：TTP123-ESFN-F008 封装：SSOP28
工作电压： 2.4~5.5V
TTP123-ESFN 是一款使用电容式感应原理设计的触摸IC，提供稳定的“触摸按鍵”检测效果可以广泛的满足不同的应用需求且可在有介介质隔离保证的情況下实现触摸功能，安全性高。

样品申请

功能特点

一、产品概述

（如玻璃，亚克力等材質）。此触摸檢晶片是专为取代传统按键而设计，触摸检测 PAD 的大小可依不同的灵敏度设计在合理的范围内，低功耗與寬工作电压，是此触摸晶片可在DC或AC应用上的特性，电源及手机干扰特性好。提供18个通道觸摸输入埠及INT/I2C通讯埠與MCU联系。

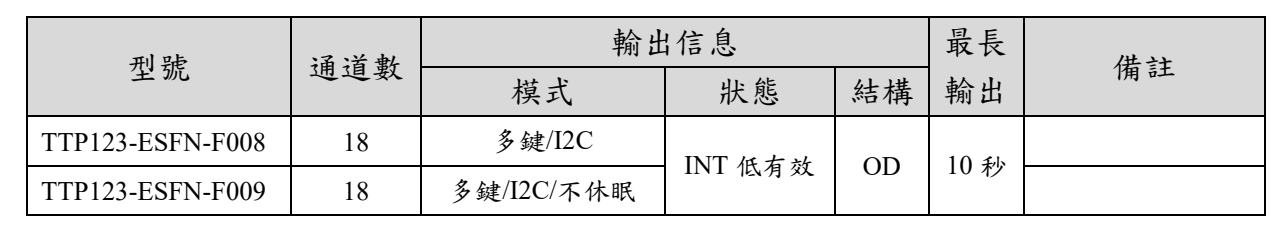

二、型号功能选择表


三、产品特性

工作电压 2.4~5.5V

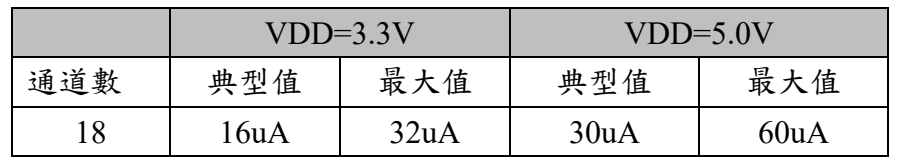

待机(休眠)模式工作电流 (无负载)


可靠的上电复位(POR)及低电压复位功能(LVR)

触摸输出响应时间(最小值) @VDD=5.0V

@侦测模式下时间为 48ms。

@待机模式下时间为 160ms。

通道灵敏度调整方法有两种

(1) 可以由外部电容(CS0A, CS0B)统一进行调节(1~33nF)

(2) 各通道独立外部电容(CTXX)进行调整( 1~50pF)

提供串型接口 SCL、SDA、INT 作为 MCU 沟通方式。

自动校准功能

刚上电的 4.0 秒内约 62.5 毫秒刷新一次參考值，若在上电后的 4.0 秒内有触摸按键

或 4.0 秒后仍未触摸按键，则重新校准逾期切换时间约为 1.0 秒。

四、应用领域

各种消费性产品，各种大小家电。

取代按钮按键。

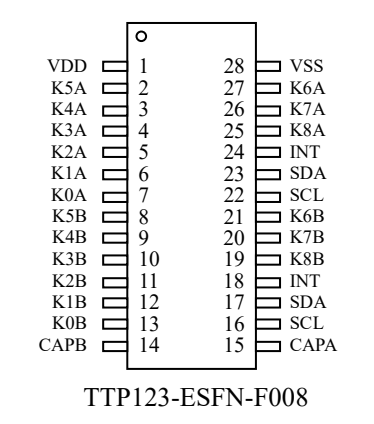

五、脚位配置图


主要参数

型号	通道	封装	工作电压	待机电流	特征描述
TTP123-ESFN-F008	18键	SSOP28	2.4V-5.5V	16uA@3.3V/30uA@5.0V	多键/I2C模式,INT 低有效,OD结构
