一、产品概述

TTP123-AOBN 是一款使用电容式感应原理设计的触摸IC，提供稳定的“触摸按键”检测效果可以广泛的满足不同的应用需求且可在有介质隔离保证的情況下实现触摸功能，安全性高（如玻璃，亚克力等材质）。此触摸检晶片是专为取代传统按鍵而设计，触摸检测 PAD 的大小可依不同的灵敏度设计在合理的范围内，低功耗与宽工作电压，是此触摸晶片可在DC或AC应用上的特性，电源及手机干扰特性好。提供6個通道触摸輸入埠及6个直接输出埠並也有提供10个通道触摸输入埠及INT/I2C通讯埠與MCU联系。

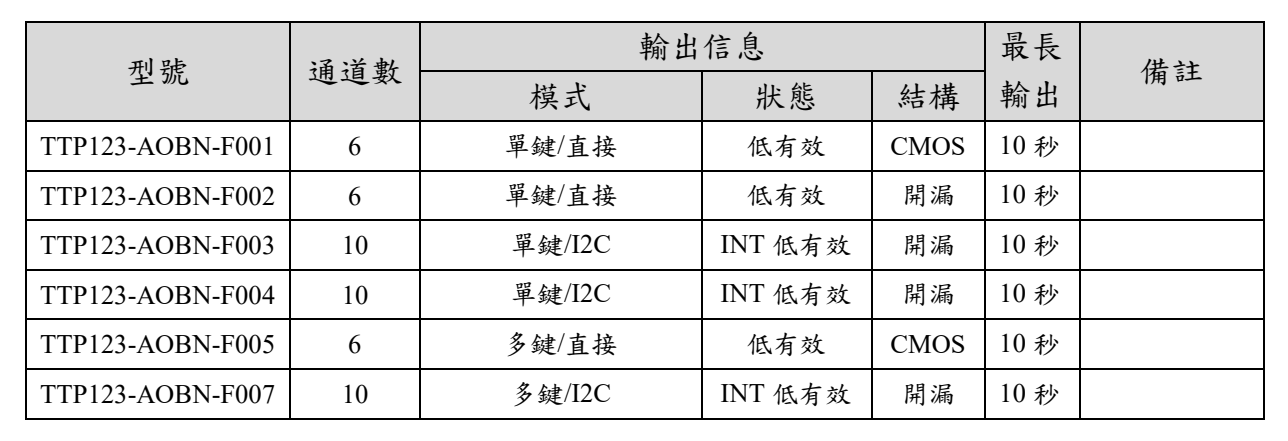

二、型号功能选择表

三、产品特性

工作电压 2.4~5.5V

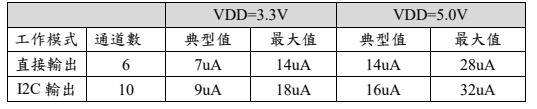

待机(休眠)模式工作电流 (无负载)

可靠的上电复位(POR)及低电压复位功能(LVR)

触摸输出响应时间(最小值) @VDD=5.0V

@侦测模式下时间为 48ms。

@待机模式下时间为160ms。

通道灵敏度调整方法有两种

(1) 可以由外部电容(CS0)统一进行调整(CS0:1~33nF)

(2) 各通道独立外部电容CTX)进行调整(CTX: 1~50pF)

自动校准功能

刚上电的 4.0 秒内约 62.5 毫秒刷新一次參考值，若在上电后的 4.0 秒内有触摸功能

或 4.0 秒后仍未触摸按键，则重新校准週期切换时间约为 1.0 秒。

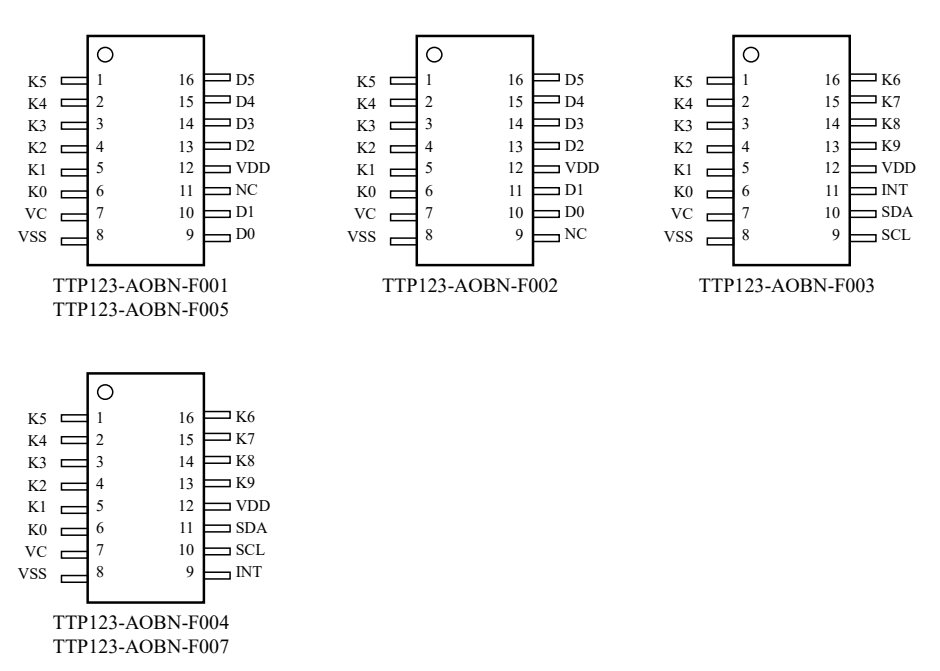

四、脚位配置图
