TTP223-BA6
TTP223-BA6

TTP223-BA6单按键电容触摸IC

型号:TTP223-BA6 封装:SOT-23-6L 品牌:Tontek(通泰)
工作电压:2.0V~5.5V 工作电流:@VDD=3V,无负载,SLRFTB=1
TTP223-BA6是单键电容触摸键IC,提供直接模式和触发模式两种输出方式,具有低功耗和宽工作电压的特点,是目前应用量最大的触摸芯片型号。
功能特点

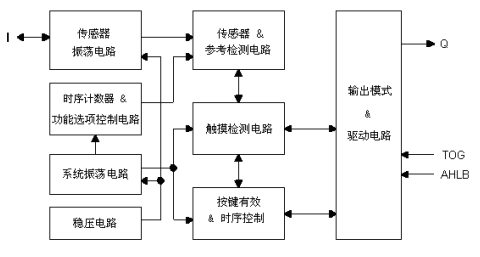

一、产品概述

TTP223-BA6是单键电容触摸键IC,提供直接模式和触发模式两种输出方式,具有 低功耗和宽工作电压的特点,是目前应用量最大的触摸芯片型号。


二、产品特性

工作电压2.0V~5.5V

工作电流@VDD=3V,无负载,SLRFTB=1

低功耗模式下典型值1.5uA,最大值3.0uA

快速模式下典型值3.5uA,最大值7.0uA

@VDD=3V,无负载,SLRFTB=0

灵敏度可由外部电容(0~50pF)调节

由选择管脚(SLRFTB管脚)提供两个采样长度的选择

人体触摸检测稳定,可取代传统的直接的开关键

由选择管脚(LPMB管脚)提供快速模式和低功耗模式的选择

由选择管脚(TOG管脚)提供直接模式、触发模式的选择

上电之后需要约0.5sec的稳定时间,此时间段内不要对键进行触摸,此时所有功能都被禁止

始终进行自校准

在快速模式下,当Key没有被触摸时或Key被触摸之后IC重新校正时间约为4.0sec

在低功效模式下,当Key没有被触摸时其校正时间同样约为4.0sec,当Key被触摸之后, 其重新校正时间必需是Key被释放之后约16sec


三、应用领域

• 各种消费性产品

• 取代按钮按键


主要参数
   型号通道封装工作电压待机电流特征描述
    TTP223-BA6单键SOT23-62.0V-5.5V2uA@3V直接/锁存,高/低有效,CMOS输出
封装脚位图
