TMC5041-LA
TMC5041 cDriver™ 是一款集成电机驱动器和运动控制器解决方案，适用于闭路电视摄像机、泵和其他自动化设备应用。
电子元器件
功能特点
TMC5041 cDriver™ 是一款集成电机驱动器和运动控制器解决方案，适用于闭路电视摄像机、泵和其他自动化设备应用。该器件具有两个集成的 SixPoint™ 斜坡控制器、微步分度器、无传感器失速检测技术 StallGuard2™（无传感器失速检测和机械负载测量） 和完全无噪声的电流控制模式 StealthChop™，旨在驱动两个双极步进电机。输出驱动器块由配置为全 H 桥的低 RDSon N 沟道功率 MOSFET 组成，以驱动电机绕组。TMC5041 能够从每个输出驱动高达 1.5A 的电流（通过适当的散热）。TMC5041 设计用于 5...28V 的电源电压。该器件提供一个用于配置和诊断的 SPI 接口以及一个步进和方向接口。
关键技术：microstep table、CoolStep™（电流节能控制）、passive braking（被动制动）、short detection（短路检测）、SpreadCycle™（高精度斩波算法）、Stall detection(失速检测)、StallGuard2™（无传感器失速检测和机械负载测量）、StealthChop™
主要参数
Axes 2
Motor Supply 5…26V
Microsteps 1…256
SPI Yes
trapezoidal Yes
SixPoint™ Yes
microstep table Yes
CoolStep™（电流节能控制） Yes
passive braking（被动制动） Yes
short detection（短路检测） Yes
SpreadCycle™（高精度斩波算法） Yes
Stall detection(失速检测) Yes
StallGuard2™（无传感器失速检测和机械负载测量） Yes
StealthChop™ Yes
Phase Current, RMS 1.1A

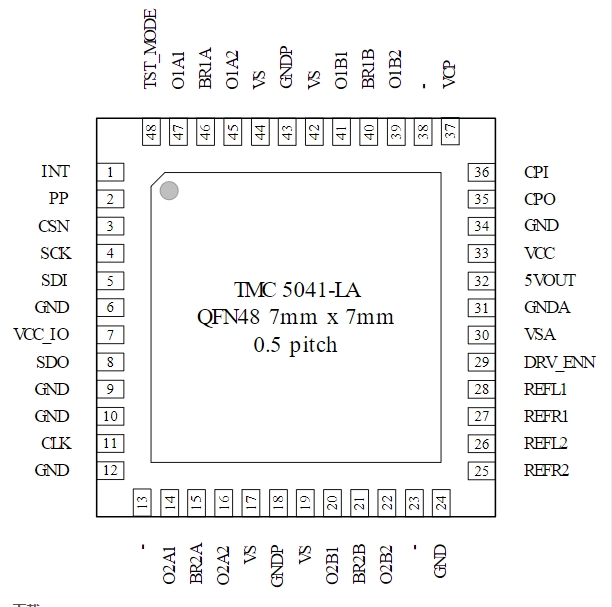

Package QFN48 (7x7)

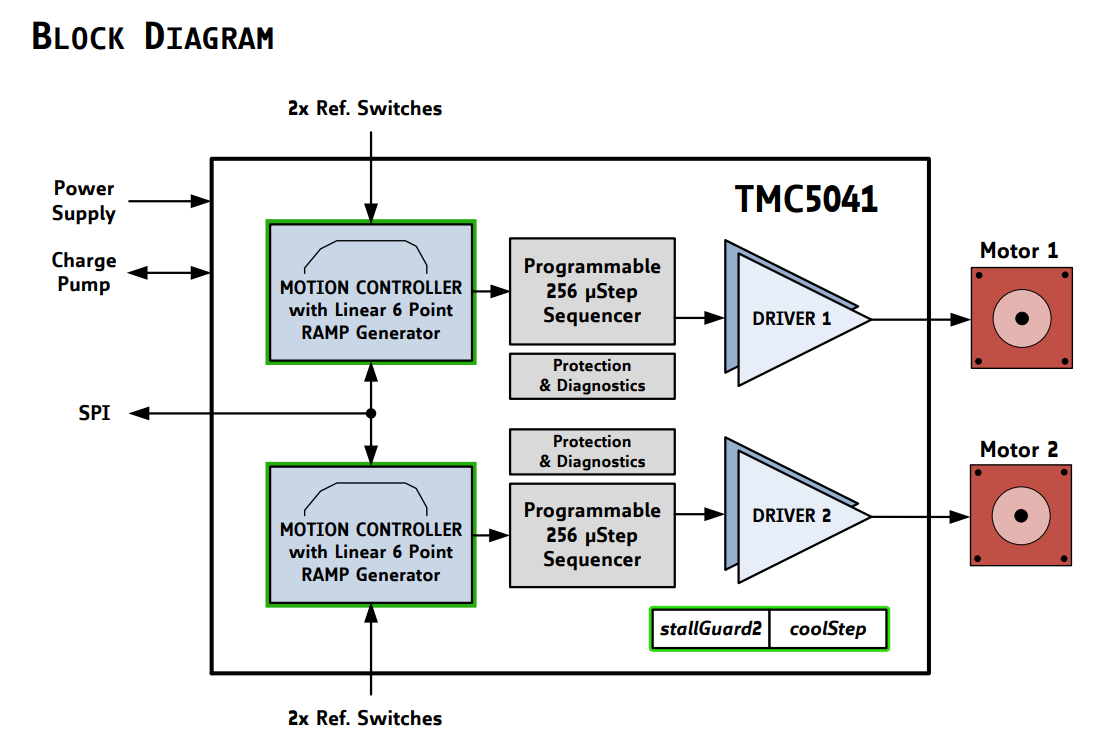

原理图
