TMC2226-SA
TMC2226-SA

TMC2226-SA

TMC2226是一款用于两相步进电机的超静音电机驱动IC。
功能特点
TMC2226是一款用于两相步进电机的超静音电机驱动IC。TRINAMIC精巧的StealthChop2™(静音斩波模式) 斩波器确保无噪音运行,最大的效率和最佳的电机转矩。它的快速电流调节和可选的组合与SpreadCycle™(高精度斩波算法) 添加时允许高度动态的运动。StallGuard4™ 提供无传感器归位。集成功率MOSFET可处理高达2A RMS的电机电流,具有保护和诊断功能,以实现稳健可靠的运行。一个简单易用的UART接口打开了调优和控制选项。业界最先进的步进/直接步进电机驱动器系列将设计升级为无噪音和最精确的操作,以实现成本效益和高度竞争力解决方案。特殊功能:MicroPlyer™(微步插值器) CoolStep™(电流节能控制) SpreadCycle™(高精度斩波算法) StealthChop2™(静音斩波模式) StallGuard4™
主要参数

Axes 1

Motor Supply 4.75…29V

Microsteps 1…256

Step/Dir Yes

UART Yes

MicroPlyer™(微步插值器) Yes

CoolStep™(电流节能控制) Yes

SpreadCycle™(高精度斩波算法) Yes

StealthChop2™(静音斩波模式) Yes

StallGuard4™ Yes

Phase Current, RMS 2.0A

Package HTSSOP28 (9.7x6.4)

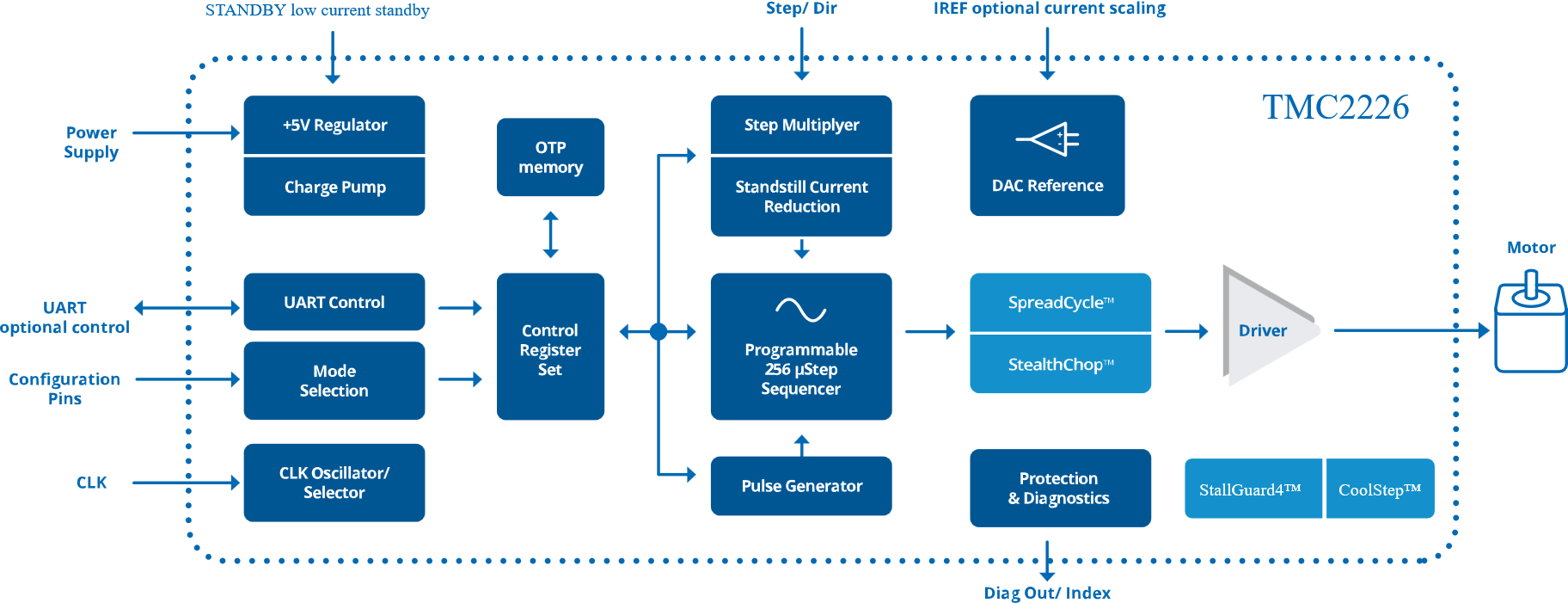

原理图
