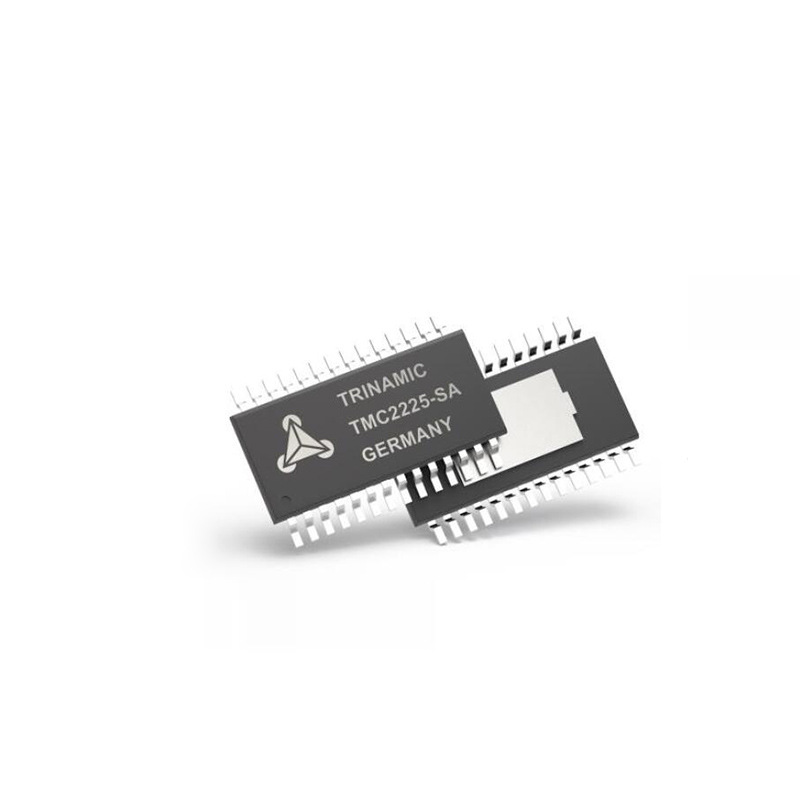

TMC2225-SA
TMC2225为3d打印，相机，扫描仪和其他自动化设备应用提供了集成的电机驱动器解决方案。
电子元器件
功能特点
TMC2225为3d打印，相机，扫描仪和其他自动化设备应用提供了集成的电机驱动器解决方案。该器件具有集成的微步进索引器，完全无噪声电流控制模式StealthChop2™，旨在驱动双极步进电机。输出驱动模块由低RDSon n沟道功率mosfet组成，配置为全h桥以驱动电机绕组。TMC2225能够从每个输出驱动高达2A(峰值)的电流(具有适当的散热)。TMC2225设计用于4.75…36V的电源电压。
特殊功能:MicroPlyer™（微步插值器） SpreadCycle™（高精度斩波算法） StealthChop2™（静音斩波模式）
主要参数
Axes 1
Motor Supply 5…36V
Microsteps 1…256
Step/Dir
UART
MicroPlyer™（微步插值器）
SpreadCycle™（高精度斩波算法）
StealthChop2™（静音斩波模式）
Phase Current, RMS 1.4A

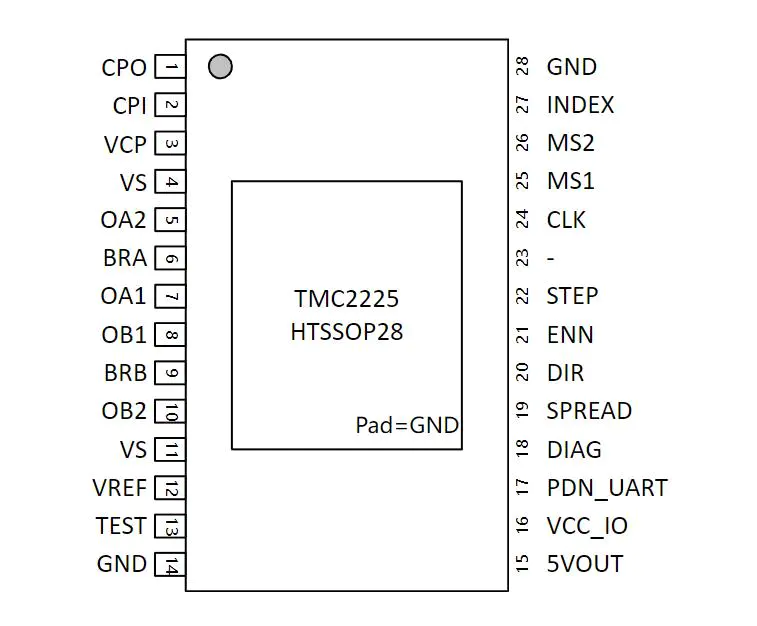

Package HTSSOP28 (9.7x4.4)

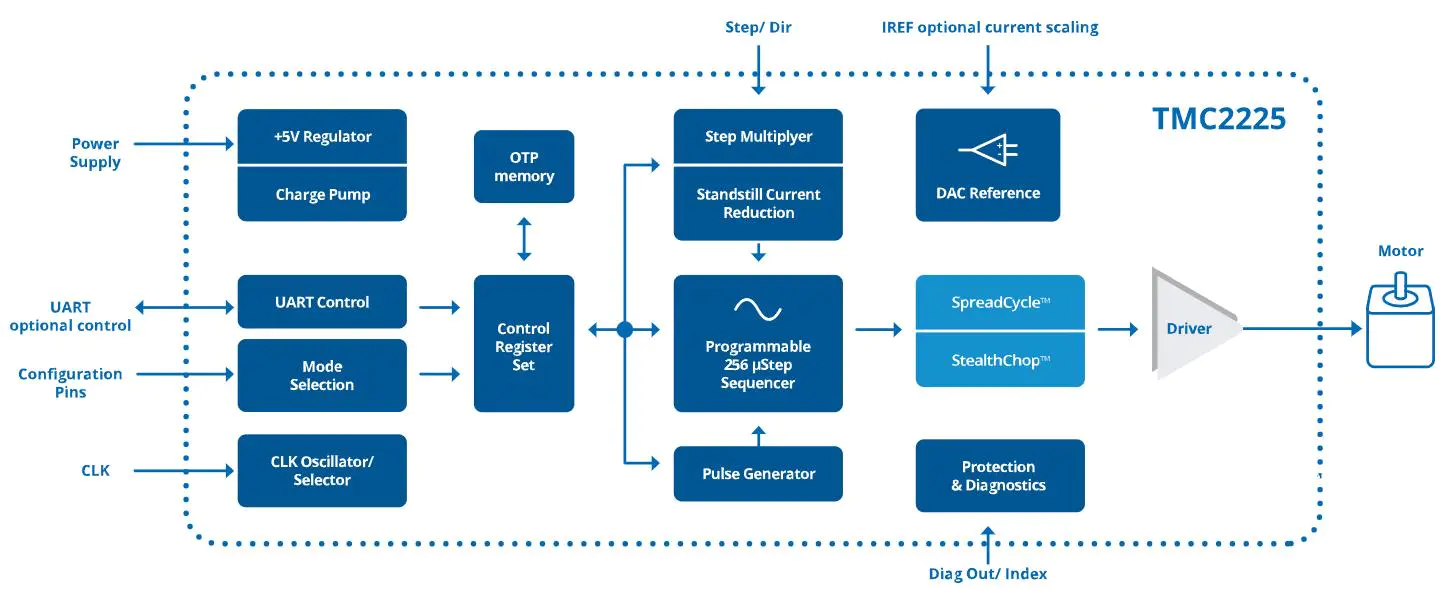

原理图
