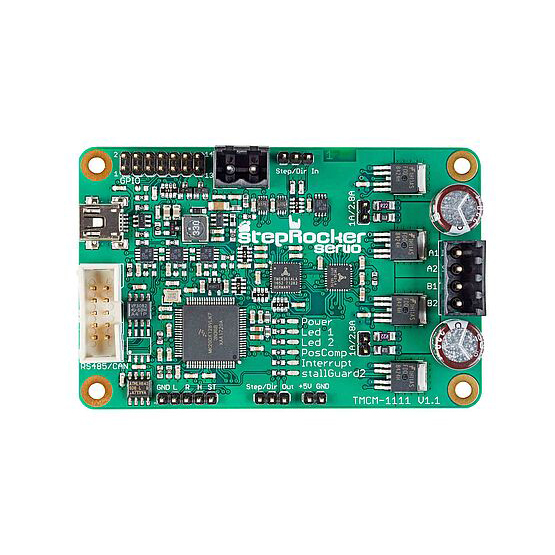

TMCM-1111 StepRocker
TMCM-1111-StepRocker伺服是用于闭环步进电机伺服的单轴步进电机控制器/驱动模块。
电子元器件
功能特点
TMCM-1111-StepRocker伺服是用于闭环步进电机伺服的单轴步进电机控制器/驱动模块。该设备由 Trinamic StallGuard2™（无传感器失速检测和机械负载测量）、CoolStep™（电流节能控制） 和 SpreadCycle™（高精度斩波算法） 斩波器技术供电，并具有 S 形斜坡发生器。TMCM-1111能够从每个输出驱动高达2.8A的电流。它的设计工作电压为10…30V。该设备提供RS485、USB、S/D和编码器接口。一个集成的协议处理器提供一个高级TMCL沟通。好的你需要开始是一个电源和Trinamic的免费和易于使用的TMCL-IDE。此图形用户界面允许快速设置，并支持在直接模式下使用命令，监视图形中可视化的实时行为，以及日志和存储数据。
关键技术：closed loop control、DcStep™（负载相关的速度控制）、ChopSync™（一种斩波模式）、MicroPlyer™（微步插值器）、StallGuard2™（无传感器失速检测和机械负载测量）、CoolStep™（电流节能控制）、SpreadCycle™（高精度斩波算法）

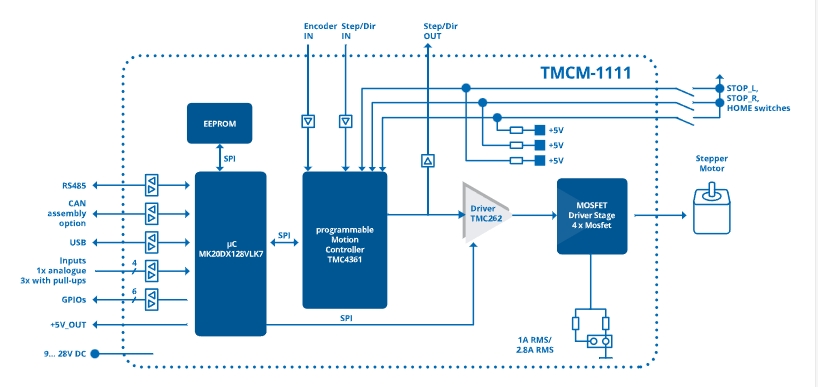

原理图
