TMCM-1260
TMCM-1260是一个单轴电机控制器/驱动板，用于2相双极步进电机，电机电流高达6A RMS，直流电源为48V。
电子元器件
功能特点
TMCM-1260是一个单轴电机控制器/驱动板，用于2相双极步进电机，电机电流高达6A RMS，直流电源为48V。它支持 SixPoint™除线性外的坡道斜坡。好的你需要开始是一个电源和Trinamic的免费和易于使用的TMCL-IDE。此图形用户界面允许快速设置，并支持在直接模式下使用命令，监视图形中可视化的实时行为，以及日志和存储数据。
关键技术：CoolStep™（电流节能控制）、SpreadCycle™（高精度斩波算法）、StallGuard2™（无传感器失速检测和机械负载测量）、StealthChop2™（静音斩波模式）
主要参数
Axes 1
Motor Supply 12…54V
Phase Current, RMS 6.0A
Microsteps 1…256
a/b/n incremental Yes
CAN Yes
RS485 Yes
Step/Dir Yes
USB Yes
SensOstep™ Yes
TMCL™ Yes
CANopen
SixPoint™ Yes
CoolStep™（电流节能控制） Yes
SpreadCycle™（高精度斩波算法） Yes
StealthChop™ Yes
Width 60mm
Length 60mm
Height 26mm

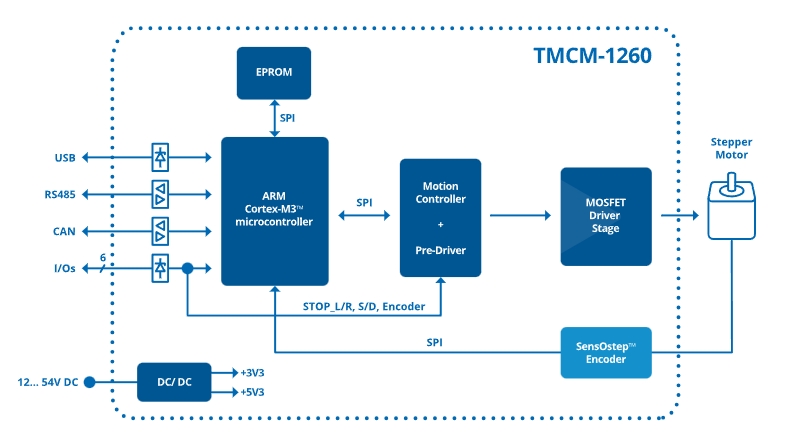

原理图
