TMCM-1210
TMCM-1210是一个单轴步进电机控制器/驱动器模块，具有无传感器负载相关电流控制。
电子元器件
功能特点
TMCM-1210是一个单轴步进电机控制器/驱动器模块，具有无传感器负载相关电流控制。该设备由Trinamic StallGuard2供电™，CoolStep™（电流节能控制）、，撒布循环™ 斩波和隐身斩波™ 技术和六点™ 斜坡发电机。TMCM-1210每相可驱动高达0.7A（RMS）的电流（适当散热）。它的设计工作电压为7…30V。该设备提供RS485接口。一个集成的协议处理器提供一个高级TMCL沟通。好的你需要开始是一个电源和Trinamic的免费和易于使用的TMCL-IDE。此图形用户界面允许快速设置，并支持在直接模式下使用命令，监视图形中可视化的实时行为，以及日志和存储数据。更多关于TMCL IDESpecial FeaturesCoolStep™（电流节能控制）SpreadCycle™（高精度斩波算法）、StallGuard2™（无传感器失速检测和机械负载测量）、StealthChop™
主要参数
Axes 1
Motor Supply 7…30V
Phase Current, RMS 0.6A
Microsteps 1…256
RS485 Yes
TMCL™ Yes
SixPoint™ Yes
trapezoidal Yes
CoolStep™（电流节能控制） Yes
SpreadCycle™（高精度斩波算法） Yes
StallGuard2™（无传感器失速检测和机械负载测量） Yes
StealthChop™ Yes
Width 20mm
Length 20mm
Height 9mm

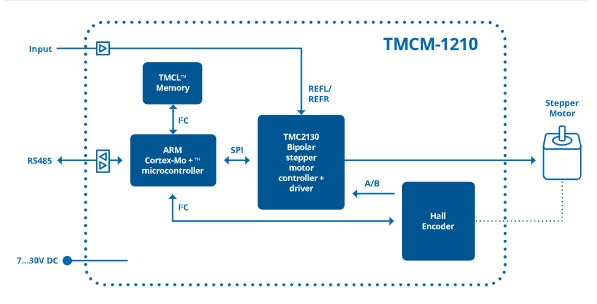

原理图
