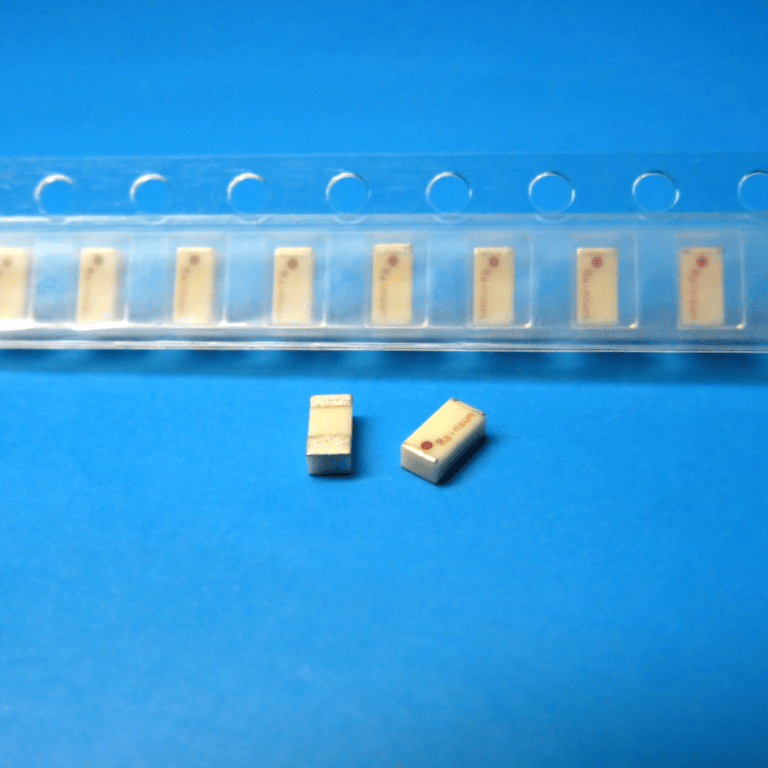

AN3216-245
型号：AN3216-245 品牌：rainsun(霖昱微) 封装：1206
尺寸（ mm）：3.2*1.6*1.04 中心频率：2.45GHZ 增益：0.5dBi
尺寸（ mm）：3.2*1.6*1.04 中心频率：2.45GHZ 增益：0.5dBi
电子元器件
功能特点
特性
- 轻便且低矮，尺寸为3.2毫米（长）x 1.6毫米（宽）x 1.3毫米（高）
- 水平方向全向性
- 无铅（Pb）
应用
- 2.4GHz无线通信
- 2.4GHz模块
- 蓝牙系统
802.11b/g/n无线局域网系统
参数
| 参数 | 数值/描述 |
|---|---|
| 中心频率 | 2.45GHz |
| 峰值增益 | 0.5dBi (typ.) |
| 工作温度 | -40 ~ +85 °C |
| 存储温度 | -40 ~ +85 °C |
| VSWR（电压驻波比） | 2.5 (Max) |
| 输入阻抗 | 50 Ohm |
| 功率处理 | 1W (Max) |
| 带宽 | 100MHz (typ.) |
| 水平波束宽度 | Omni-directional（全向性） |
| 极化方式 | Linear（线性） |
| 焊接焊盘 | Natural tin（自然锡） |
主要参数
| 型号 | 尺寸（ mm） | 中心频率 | 增益 | 驻波比 | 输入阻抗 | 带宽 | |||||||||||||
| AN3216-245 | 3.2*1.6*1.04 | 2.45GHZ | 0.5dBi | 2.0(Max) | 50ohm | 110MHZ | |||||||||||||
