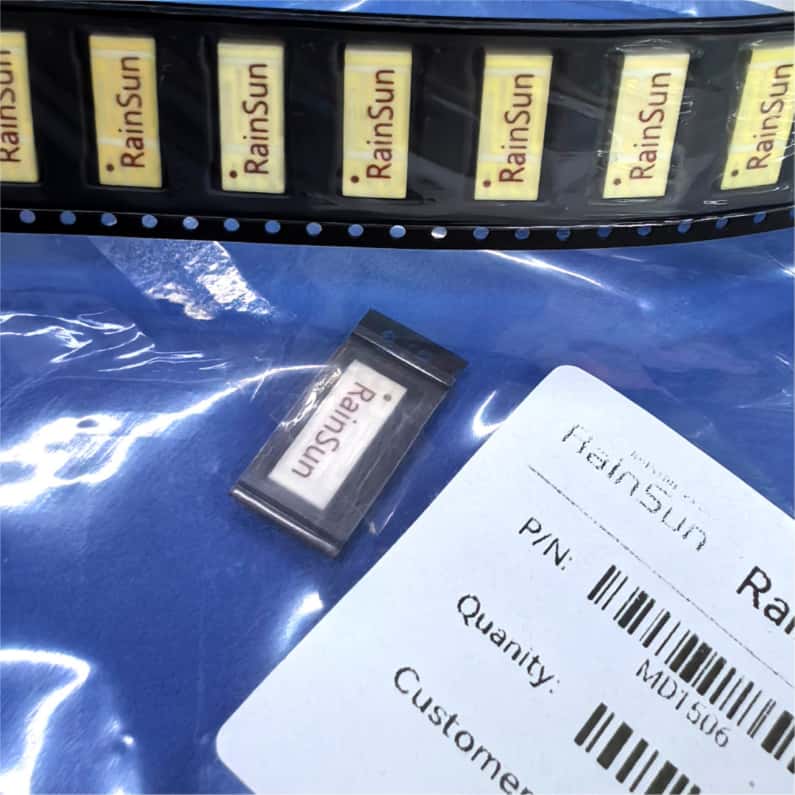

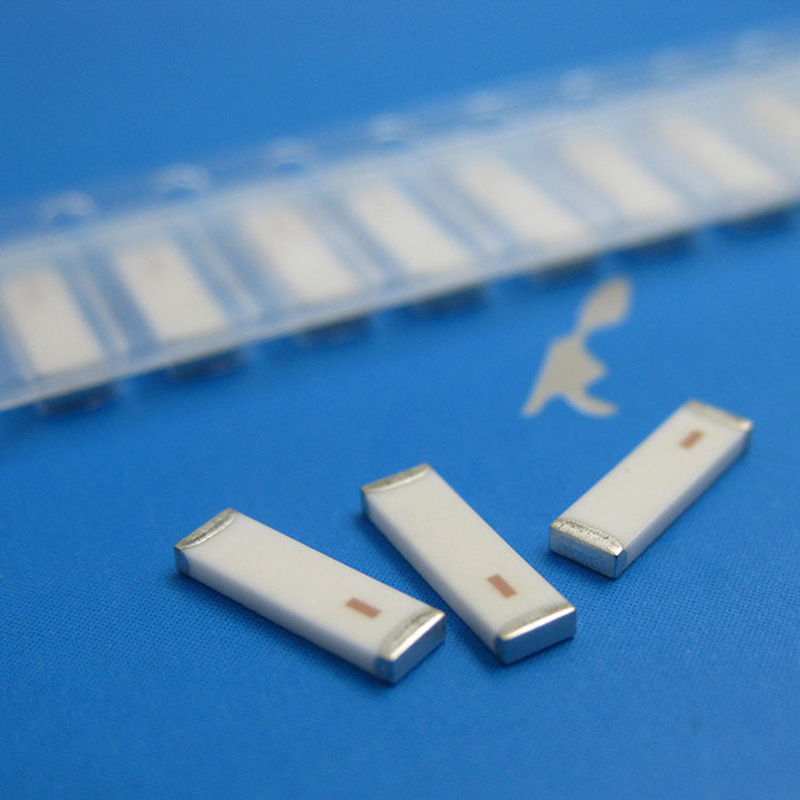

MD1506
型号：MD1506 品牌：rainsun(霖昱微) 封装：SMD
尺寸：15*6.5*1.63 中心频率：820-1950MHZ 增益：-0.3dBi
尺寸：15*6.5*1.63 中心频率：820-1950MHZ 增益：-0.3dBi
电子元器件
功能特点
特点
• 尺寸：15.0毫米（长）x 6.5毫米（宽）x 1.63毫米（高）
• 重量轻且外形小巧
• 水平方向全向性
• 无铅（Pb）
应用
• 宽带无线通信
• 890-960、1710-1880 MHz的GSM/DCS频段
• 825-894、1820-1990 MHz的CDMA/PCS频段
规格参数
| 规格参数 | 详细信息 |
|---|---|
| 频率范围 | 820~1950MHz |
| 峰值增益 | ‐0.3 dBi |
| 工作温度 | ‐40 ~ +85 °C |
| 存储温度 | ‐40 ~ +100 °C |
| VSWR（电压驻波比） | 2.5 (Max) |
| 输入阻抗 | 50 Ohm |
| 功率处理 | 5W (Max) |
| 带宽 | 1130MHz (typ.) |
| 水平波束宽度 | Omni‐directional（全向性） |
| 极化方式 | Linear（线性） |
| 焊接焊盘 | Natural tin（自然锡） |
主要参数
| 型号 | 尺寸（ mm） | 中心频率 | 增益 | 驻波比 | 输入阻抗 | 带宽 | |||||||||||||
| MD1506 | 15*6.5*1.63 | 820-1950MHZ | -0.3dBi | 2.5(Max) | 50ohm | 1130MHZ(typ.) | |||||||||||||
