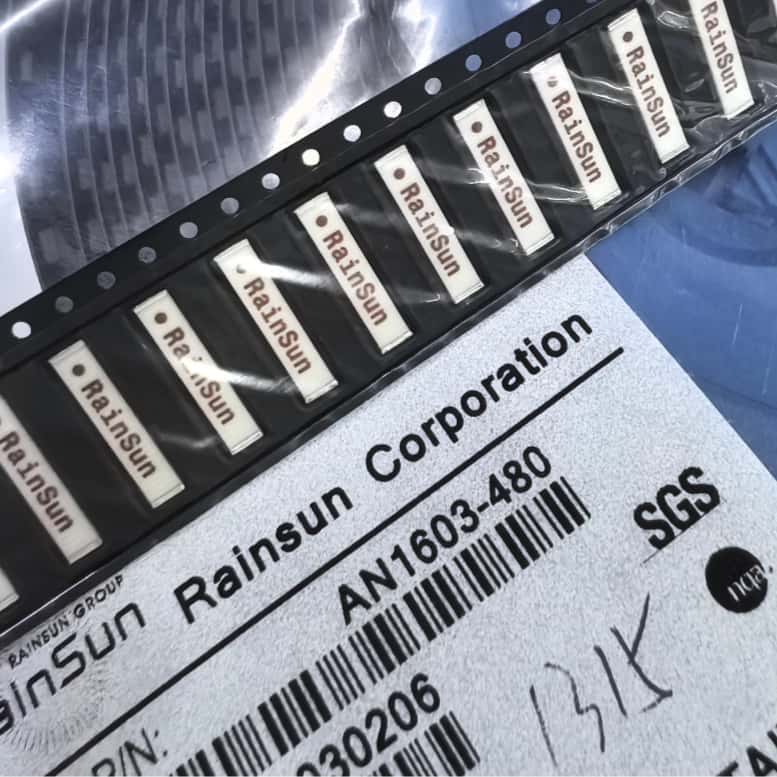

AN1603-480
型号：AN1603-480 尺寸（ mm）：16*3.1*1.65 中心频率：480M
增益：0.5dBi 驻波比：2.0(Max) 输入阻抗：50ohm 带宽：40MHZ
增益：0.5dBi 驻波比：2.0(Max) 输入阻抗：50ohm 带宽：40MHZ
电子元器件
功能特点
特性
- 尺寸小巧且低矮：16.0mm（长）×3.1mm（宽）×1.65mm（高）
- 方位全向性
- 无铅（Pb）
应用
- 480MHz无线通信
- 480MHz模块
其他ISM频段420MHz~660MHz的无线应用
| 规格参数（Specification） | 数值/范围（Value/Range） | 单位（Unit） |
|---|---|---|
| 中心频率（Center Frequency） | 480 | MHz |
| 峰值增益（Peak Gain） | 0.5 | dBi |
| 操作温度（Operation Temperature） | -40 ~ +85 | °C |
| 存储温度（Storage Temperature） | -40 ~ +85 | °C |
| VSWR（电压驻波比） | 2.0 | （Max，无单位） |
| 输入阻抗（Input Impedance） | 50 | Ω |
| 功率处理能力（Power Handling） | 3 | W（Max） |
| 带宽（Bandwidth） | 40 | MHz |
| 方位角波束宽度（Azimuth Beamwidth） | 全向（Omni-directional） | （无单位） |
| 极化（Polarization） | 线性（Linear） | （无单位） |
主要参数
| 型号 | 尺寸（ mm） | 中心频率 | 增益 | 驻波比 | 输入阻抗 | 带宽 | |||||||||||||
| AN1603-480 | 16*3.1*1.65 | 480M | 0.5dBi | 2.0(Max) | 50ohm | 40MHZ | |||||||||||||
