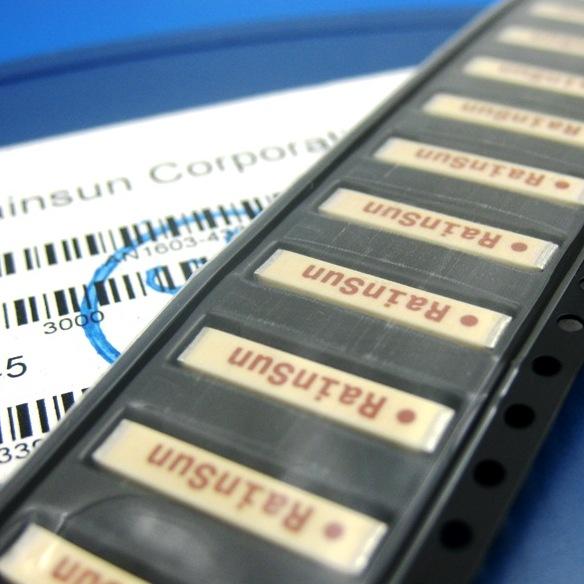

AN1603-433
AN1603-433M主要应用于433Hz无线通信、物联网络、家庭无线，安防监控无线射频模块等，中心频率为433MHz，峰值增益为0.5dBi
电子元器件
功能特点
AN1603-433M主要应用于433Hz无线通信、物联网络、家庭无线，安防监控无线射频模块等，中心频率为433MHz，峰值增益为0.5dBi。
尺寸:16*3.1*1.47mm，带宽8MHz，功率3W(Max)，VSWR（驻波比）值为2(Max)，输入阻抗50Ω，这种全向天线采用线性极化，工作温度范围在-40℃至85℃。
| 项目（Item） | 规格（Specification） |
|---|---|
| 中心频率（Center Frequency） | 433 MHz |
| 带宽（典型值）（Bandwidth (typ.)） | 8 MHz |
| 峰值增益（典型值）（Peak Gain (typ.)） | 0.5 dBi |
| 电压驻波比（VSWR） | 2.0（最大）（max） |
| 极化（Polarization） | 线性（Linear） |
| 模式（Pattern） | 全向（Omni-directional） |
| 阻抗（Impedance） | 50Ω |
主要参数
| 型号 | 尺寸（ mm） | 中心频率 | 增益 | 驻波比 | 输入阻抗 | 带宽 | |||||||||||||
| AN2405-169 | 24*5*3 | 169M | 1dBi | 2.0(Max) | 50ohm | 5MHZ | |||||||||||||
